全自动皮带调正轮装置

2021-08-25 18:50:40

QZDG型全自动皮带调正轮装置是从德国引进的专用技术,是针对带式输送机跑偏问题专门研制的一种新型高效、智能PLC控制系统自动监测调正、数字化控制、高科技含量的带式输送机防跑偏保护装置,该设备的安装,就如同是在皮带机尾部安放一台智能机器人,时刻管控皮带机尾部的运行状况,只要皮带出现跑偏现象,它立即运行将跑偏的皮带纠正过来。它的设计与制造完全依照国家相关标准,改变了传统的输送带调偏方式,是防跑偏设备更新换代产品。其结构合理、受力好、寿命长。

该装置特点是反应灵敏、动作迅速可靠、运行阻力小、转动灵活,尤其是数控系统对胶带始终监控并对中运行。传动部分为全封闭结构,不受环境影响和制约,可有效的延长胶带的使用寿命,提高企业生产效率。现已广泛应用于冶金、矿山、煤炭、电力、化工等行业。

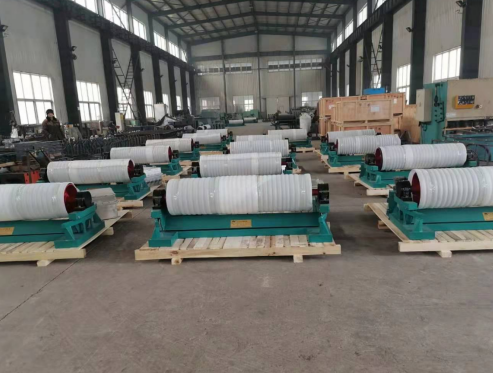

全自动皮带调正轮装置

本装置适应能力强,可以在-35°--50°C的低温和高温、多粉尘和潮湿环境下正常工作。也可以在露天和井下工作。

全自动皮带调正轮装置是我公司的专利产品,专利号(ZL 2018 2 1863740.8),全套机械、电控设备供货,负责现场操作人员培训、指导现场安装调试。

 全自动皮带调正轮装置是由伺服驱动装置底座、转动支架、纠偏滚筒组、全自动调正轮架、底座、伺服驱动装置、跑偏检测装置及PLC电控箱等组成。全自动皮带调正轮装置驱动装置采用齿轮减速电动机,其控制系统有自动控制和手动控制两种操作功能,可通过转换电控箱面板上的转换开关来实现,其供电电压为380v。当胶带向任何一边跑偏时,跑偏检测装置将检测到的模拟信号,传输给PLC控制系统,再通过PLC控制系统自动地调正调正轮的角度,迫使带式输送机的输送带正常运行,随着输送带逐渐回正,跑偏检测装置将信号传输到PLC控制系统,全自动皮带调正轮装置也随之逐渐回复原位,电路又重新截止,如此周而复始。

跑偏检测装置,由输送带两侧的检测装置的触臂检测输出装置及支架组成,其触点电源为直流24v。触臂动作微调角度为0-12°,速调角度为12-45°。

自动控制:当电控箱上的转换开关转换到自动控制位置时,安装在带式输送机上带面的跑偏检测装置可在微调阶段(0-12°)和速调阶段(12-45°)两个阶段运行。微调阶段,PLC控制系统控制调正轮驱动装置,输送带在微调情况下稳定运行。速调阶段,跑偏检测装置的触臂转角与调正轮驱动电机成正比例调正,使输送带快速回归调正。在输送带的跑偏被自动矫正过程中,调正轮转角通过PLC控制,逐渐变小,当输送带正常运行时,调正轮转角为零。

手动控制:根据现场实际需要,将电控箱面板上的转换开关转换到手动控制位置,可通过按钮控制电机正、反转来带动调偏滚筒转角,从而控制输送带左右偏移,直至输送带正常运行。
